【快速門維修】堆積門紅外故障燈亮門不能下降
紅外光電出現故障會有什么癥狀？
對射紅外線受到外力影響，位置出現偏移，無法形成對象，導致光電系統失靈，門就會自動打開，沒有對射上
.jpg)
也就是相當于有物體當著，這是門就發揮防砸車功能，自動提升。
解決方法：重新矯正紅外位置，達到對射效果。

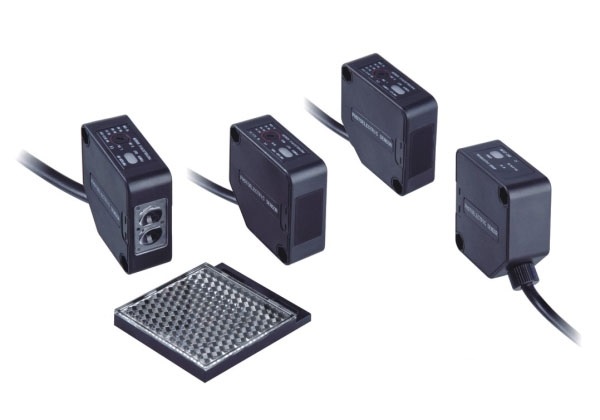

廠房堆積門紅光電接線說明
堆積門在安裝光電感應系統時，首先要將光電發光器和反射板水平固定在快速卷簾門框兩側，然后將光電傳感器電纜連接到電控箱接線端子，按照標號碼進行連接即可。
接線方法：
當電控箱接線端子無GND接口時，可將藍線連接到G點接線口使用，在光電傳感器白線連接到G點后，高速門下落到底，光電傳感器就會有信號，物體碰到紅外線，快速門門體上升。
若光電傳感器白線連接到X5時，快速卷簾門門體下落到底后，光電傳感器無信號，物體碰到紅外線時無動作，這時說明線路接線錯誤，需立即矯正。
開啟電源，發光器指示燈會亮起，綠色燈表明光電感應器可正常使用，黃色燈時說明信號未對準
需要手動上下左右調整光電傳感器與反射板水平位置，待二者處于同一水平位置，發射器返回信號為綠燈，這時就可以正常使用。
安裝完成后，為了確認其使用效果，還要對光電傳感器進行性能測試，測試時，若物體經過傳感器
光電指示燈為黃色，快速卷簾門體上升不下降，當物體離開感應區時，光電指示燈為綠色，門體延時后自動下降。
【快速門維修】快速門紅外防砸接線斷了怎么接？
要先斷定是紅外對射還是紅外單反？因?yàn)閷?duì)射和單反的接線是不同的！！
紅外對射是兩個線板都接電源，對射后達到防砸效果。
對射開關黑接GND，紅接VCC12V，測一下對射是黃線輸出是GND或12V。
繼電器線圈一端先接電源GND，另一端接黃線。
1：如果輸出GND的，繼電器一端接12V。
2：如果輸出12V的，繼電器一端接GND。
褐色線接24V，黃藍接COM，黑色接X(jué)6，白色不接
探測器上常見的接線端子有以下幾種：
“N.C./C.(COM)” ---- 報警常閉觸點（平常閉合，報警時斷開）。接入控制主機的某個防區。
“N.O./C.(COM)” ---- 報警常開觸點（平常斷開，報警時閉合）。接入控制主機的某個防區。
電源按正負極性接入，你可以把所有的有線探測器報警輸出部分看成一個開關，一般有3個接線端子COM（公共）/N.C（常閉）/N.O（常開）
我們經常用到的是COM和N.C，接報警主機的報警報警輸入端。
【沈陽快速門維修】如果報警主機有防破壞線尾電阻，線尾電阻一定要接在探測器上，不要接在主機一端，否則會失去防破壞功能。
